Ketika merakit keyboard mechanical, banyak pemula melakukan kesalahan yang sama: membeli PCB yang ternyata tidak kompatibel dengan case atau plate yang mereka gunakan.
Hasilnya? Komponen tidak bisa terpasang, baut tidak sejajar, atau stabilizer tidak muat. Karena itu, sebelum membeli, kamu perlu paham apa saja yang harus dicek untuk memastikan semua bagian bisa terpasang dengan sempurna.
Jika kamu baru memulai build custom pertama, kamu bisa membaca artikel Panduan Memilih PCB Keyboard Mechanical untuk Pemula di Keybo.id agar semakin yakin dalam menentukan komponen.
1. Cek Ukuran dan Layout PCB
Ukuran PCB harus sesuai dengan case dan plate, terutama pada layout tombol seperti:
- 60%
- 65%
- 75%
- TKL
- Full-size
Beberapa case mungkin fleksibel untuk layout tertentu, tetapi tidak semuanya mendukung varian non-standar seperti split backspace atau 1.75u right shift.
Internal link natural:
Untuk memilih layout yang paling nyaman, kamu bisa membaca Layout Keyboard Ergonomis yang sudah kami bahas sebelumnya.

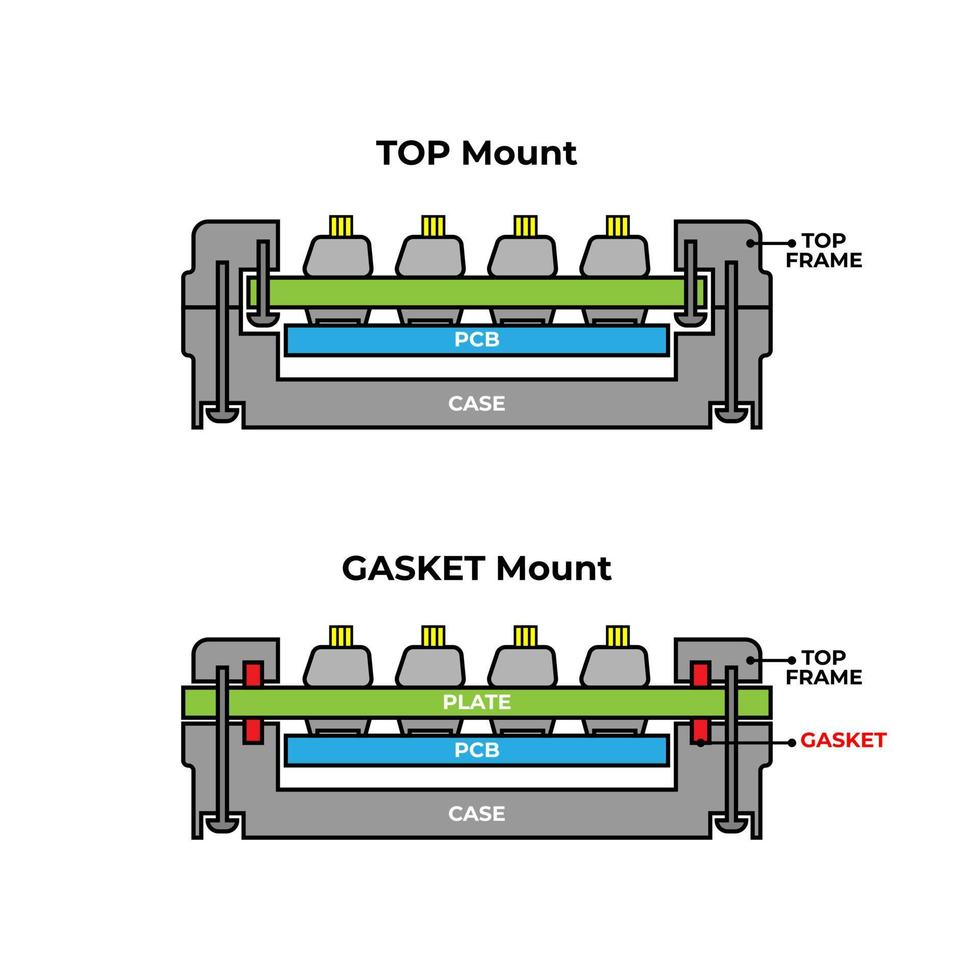

2. Cek Mounting Style: Tray, Top, atau Gasket
Mounting style menentukan bagaimana PCB dan plate dipasang ke dalam case. Paling umum:
Mounting Style | Keterangan | Kelebihan | Kekurangan |
|---|---|---|---|
Tray Mount | PCB disekrup langsung ke case | Murah & mudah ditemukan | Suara kurang stabil |
Top Mount | Plate dipasang ke bagian atas case | Feel lebih konsisten | Harga komponen bisa lebih tinggi |
Gasket Mount | Plate dijepit foam/gasket | Getaran lebih minim, suara lembut | Kompleks & lebih mahal |
Jika mounting style tidak sesuai, posisi screw bisa tidak sejajar dan keyboard tidak bisa dirakit.

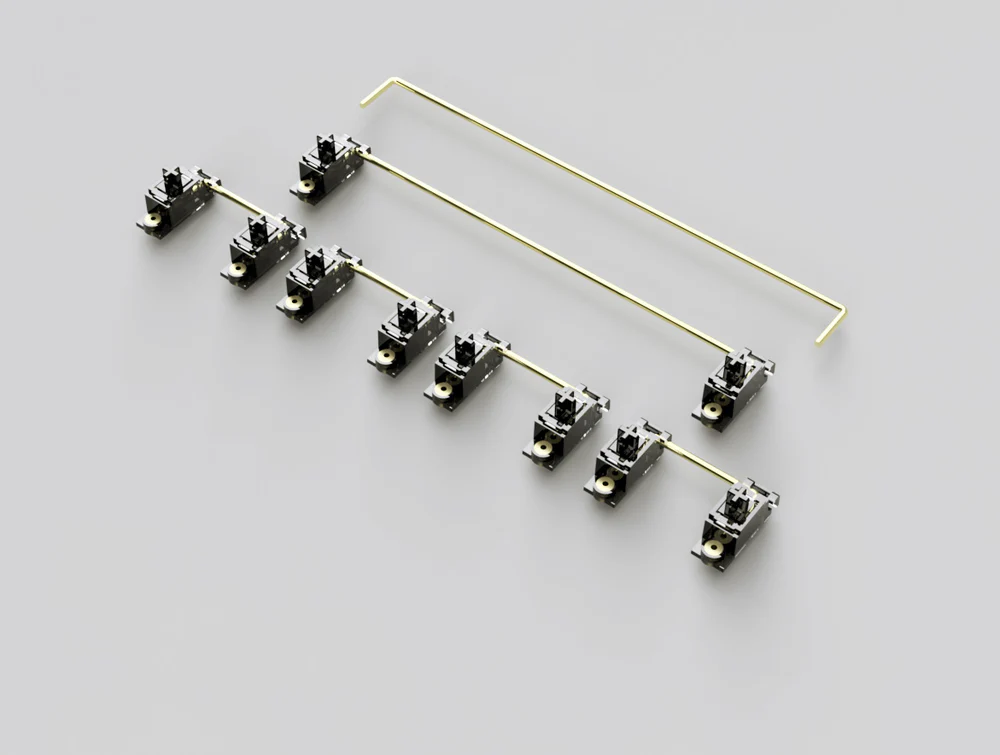

3. Kompatibilitas Stabilizer
Perhatikan apakah PCB mendukung:
- Plate-mount stabilizer
- PCB-mount stabilizer
- Clip-in atau screw-in stabilizer
Baca juga Cara Modifikasi Stabilizer Agar Lebih Senyap untuk hasil akustik lebih baik.
4. Hot-Swap atau Soldered
Pastikan case memiliki clearance yang cukup jika kamu menggunakan PCB hot-swap karena socket bisa lebih menonjol. Artikel perbandingan Hot-Swap vs Soldered PCB bisa membantumu memilih sesuai kebutuhan dan skill.
5. Port USB dan Posisi Cutout
Bagian penting yang sering diabaikan:
- Tipe port: USB-C / Micro USB
- Posisi port: kiri, tengah, kanan
Jika posisi port tidak cocok dengan lubang pada case, keyboard tidak dapat dirakit tanpa modifikasi.
Tabel Ringkas yang Perlu Dicek
Elemen | PCB | Case | Plate |
|---|---|---|---|
Ukuran (60%, 65%, dll) | ✅ | ✅ | ✅ |
Layout (ANSI/ISO, split keys) | ✅ | ✅ | ✅ |
Mounting style | ✅ | ✅ | ✅ |
Stabilizer type | ✅ | ✅ | ✅ |
Port USB position | ✅ | ✅ | — |
6. Konsultasikan Daftar Kompatibilitas Produsen
Beberapa brand keyboard sudah menyediakan list kompatibilitas resmi, dan sangat disarankan untuk dicek sebelum membeli.
Jika kamu ingin build yang tampak lebih clean, kamu bisa cek referensi Case Keyboard Transparan: Kelebihan dan Rekomendasi di Keybo.id.
FAQ
Kalau ukuran sama, apakah pasti kompatibel?
Belum tentu. Layout tombol dan posisi screw juga harus sama.
Plate bisa dipakai di semua PCB?
Tidak. Profil stabilizer dan alignment switch harus cocok.
Bisa modifikasi case agar PCB masuk?
Bisa, tapi berisiko dan butuh alat serta skill tambahan.
Mana yang lebih fleksibel untuk build?
PCB hot-swap umumnya lebih mudah dikombinasikan dengan banyak switch tanpa soldering.
Kesimpulan
Kompatibilitas PCB dengan case dan plate sangat penting dalam membangun keyboard mechanical. Minimal kamu harus memastikan:
- Ukuran dan layout cocok
- Mounting style sama
- Stabilizer sesuai tipe
- Port USB sejajar dengan cutout case
Dengan memastikan komponen kompatibel sejak awal, kamu bisa menghemat biaya, waktu, dan terhindar dari frustasi saat merakit.
